Depuis quelques versions de Domoticz (2252), le protocole MySensors.org est intégré dans Domoticz. Super !! diront certains, explications pour les autres.
MySensors.org : Le concept.
MySensors.org est un projet open source piloté par 6 barbus, leur idée de base est de permettre de créer facilement des objets connectés, de pouvoir moduler et assembler ces objets entre eux, d’avoir de nombreux capteurs et d’avoir des coûts les plus bas possibles.
Avec ce cahier des charges le noyau central était tout trouvé : Arduino.
Pour les débutants , l’Arduino est une petite carte électronique programmable sur laquelle on peut connecter des capteurs, des moteurs pas à pas, et bien plus et ainsi permettre de découvrir l’électronique. Bien entendu Arduino est une plateforme de choix pour la domotique.
L’avantage de l’Arduino est double :
- son succès fait que l’on trouve des quantités impressionnantes de schéma de montage pour tout type de composant électroniques et
- son prix quasi dérisoire: comptez une 2Oaine d’euros pour les modèles usuels.
font que c’est un point d’entrée incontournable.
Partant d’Arduino, l’équipe de MySensors à bâti une architecture sans fil (radio) permettant de relier plusieurs Arduino (Arduinii ?) entre eux, d’échanger des données, de se relier à une passerelle mysensors puis au final à Domoticz.
L’architecture est la suivante :
Des Sensors (S), capteurs en français qui sont des Arduino équipés du capteur qui va bien, température, humidité, lumière, taux d’alcool, pH …Ce sont les Sensors qui effectuent les mesures.
Des répéteurs (R) utilisés pour couvrir de grandes distances (20-60 m en champ ouvert) qui ne servent qu’à retransmettre le signal d’un capteur trop éloigné à la passerelle.
Une et une seule passerelle Gateway (GW) qui collecte tous les signaux radio issus des Sensors ou Répéteurs et la retransmet soit par USB ou par Ethernet à un système tel que Domoticz nommé contrôleur qui pilote, gère, stocke les données et constitue l’intelligence du système.
Le schéma est donc le suivant :

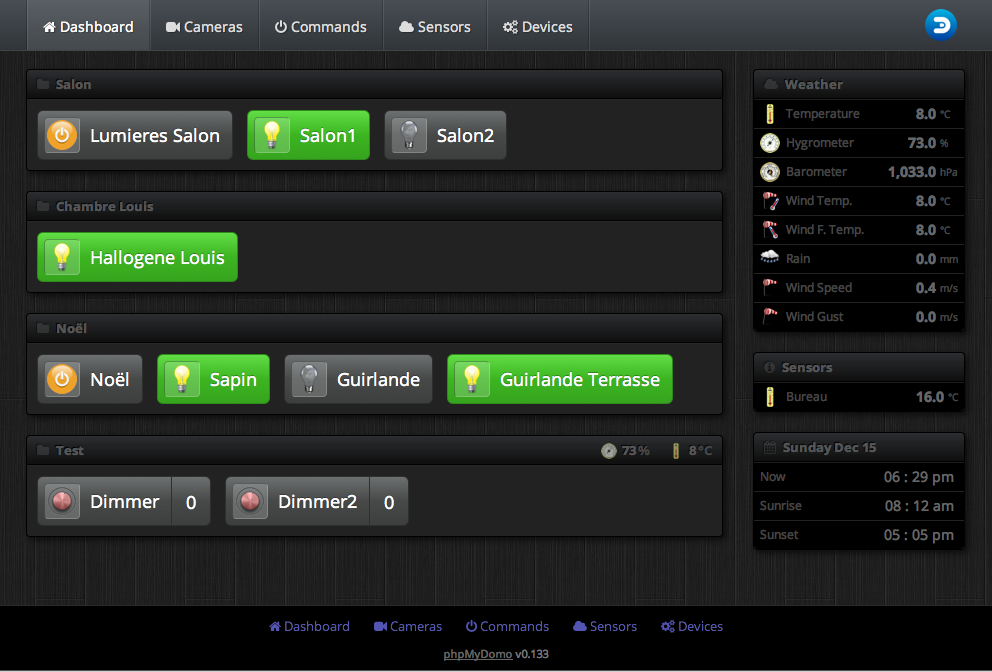

Un titre à la Sergio Leone, pour parler ici de l’installation de phpMydomo avec le serveur web Nginx, inclus dans l’image Domoticz par exemple.
