Domoticz, Arduino : MySensors.org Partie 2 : la passerelle

L’article précédent nous à permis de voir le principe de fonctionnement du réseau MySensors.org à base d’Arduinii (un Arduino des Arduinii) avec leurs capteurs, leur passerelle.

Édition du 22/11/2015 pour ajouts paramétrages Gateway dans Domoticz.

network

Voyons ici la mise en place de la passerelle (GW) Arduino⇒Domoticz.

Dans ce qui suit j’utiliserai les symboles S pour les Sensors, GW pour la passerelle pour rester cohérent avec le schéma ci-dessus.



1 – Les composants nécessaires :

La passerelle Arduino.

Je vais prendre exemple de la réalisation d’une gateway USB vers Domoticz, sachez qu’un lien Ethernet est possible également avec Domoticz.

Pour la passerelle :

  • un arduino

250px-Arduino_Diecimila

  • un cable USB A/B

USBAB

  • un module radio NRF24L

radio

  • 6 câbles pour relier le module radio à l’Arduino



assortiment-de-100-straps-mf

Câblage  du module radio

Voici le schéma de câblage du NRF24L

nrfTop

Arduino Radio
GND GND
3.3V VCC
Digital 9 CE
Digital 10 CSN/CS
Digital 13 SCK
Digital 11 MOSI
Digital 12 MISO
Digital 2 IRQ

Programmation Arduino

Brancher l’Arduino puis depuis cette page http://www.mysensors.org/build/serial_gateway chargez le programme Gateway après avoir sélectionné votre type d’Arduino et le port série.

Si vous préférez utiliser  le logiciel Arduino sur votre PC,il faut :

Il y a un bouton Download  libraries

C’est un fichier zip, envoyez le dossier librairies de ce zip dans le dossier librairies dans le dossier mentionné dans le menu « Préférences » de l’arduino : généralement c:\mes documents\arduino, soit au final  c:\mes documents\arduino\librairies.



  • Le code de la passerelle proprement dite

https://codebender.cc/utilities/download/47514?referrer=MySensors

il y a un bouton download qui vous permet de télécharger le sketch Arduino, puis de le dezipper dans c:\mes documents\Arduino si tel est le chemin de travail de l’IDE Arduino.

La lecture associée pour  la GW ici http://www.mysensors.org/build/serial_gateway

Au final on à

Mysensors_gateway

Téléversez tout cela dans l’Arduino passerelle.

Coté Domoticz.

il nous faut donc :

  • Un Domoticz version supérieure à 2252.
  • Un port USB libre.

Connectez l’USB de l’Arduino à un port USB libre du Raspberry.

Puis dans le menu « Réglages » puis « Matériel » ajoutons un matériel « MySensor Gateway USB » et lions le au port USB du Raspberry.

MysensorsGateway

Bien sur on peut utiliser la technique de nommage des ports USB, comme décrite ici https://easydomoticz.com/enocean au chapitre 2 afin de donner un nom définitif à ce tty

Rappel : les ports /dev/ttyACM0/ACM1 ne sont pas des bugs, ce sont des noms normaux sous  Linux, pas d’inquiétude si il ne se nomment pas ttyUSB1/USB2…

Branchons

Quelques secondes après la connexion de l’Arduino , les logs Domoticz affichent :

 2015-11-23 20:14:44.223 MySensors: Using serial port: COM5
2015-11-23 20:14:45.867 MySensors: Gateway Ready...
2015-11-23 20:14:45.943 MySensors: Gateway Version: 1.5.1

Ca marche !

Allez jeter un oeil dans le paramétrage à la rubrique « Materiel » vous y verrez le numéro de version de Mysensors affiché et quelques autres paramètres que nous détaillerons plus tard.

Ça marche pas !

Déjà vérifiez que dans le moniteur série Arduino  à 115200 que des messages s’affichent, un « radio init fail » vous indique que votre câblage n’est pas bon.

Dans le fichier Myconfig.h on peut  changer le mode debug

Donc dans /libraries/MySensors/MyConfig.h

  • Supprimer les  // avant le  #define DEBUG  pour activer le debug, recompilez le programme et rechargez l’Arduino avec. Faites de même sur la GW
  • Consulter les Debug Logs.
  • Utilisez le serial monitor de l’interface Arduino pour voir ce qu’il se passe en vous plaçant à 115200 Bds.
  • Des messages sont affichés en émission/réception de signal radio.
  • Repassez ensuite avec un // devant le #define DEBUG,

La suite, la suite ….

Le  suspens est insoutenable, certes, mais attendons un peu pour nous attaquer à notre sensor.

Pour les impatients, la mise en place des capteurs : https://easydomoticz.com/domoticz-arduino-mysensors-org-partie-3-les-capteurs/

Autres paramétrages

Dans le menu « Matériel » on trouve la présence de notre  passerelle indiquant  la version de Mysensors et un bouton « Réglages »

Mysensors_GW1

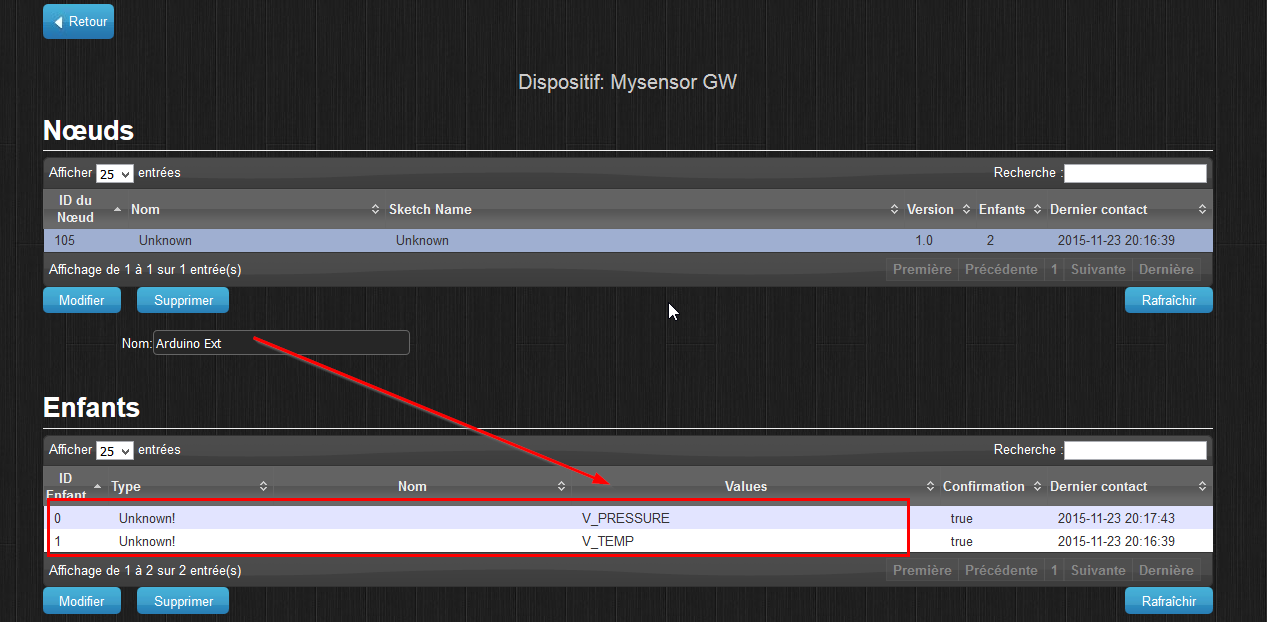

Derrière ce bouton on peut changer le nom de chaque Arduino et voir les capteurs qui lui sont associés, car je vous rappelle que sur 1 passerelle vous pouvez avoir X Arduino (nommés Noeuds) qui contiennent Y capteurs (Enfants).

Ainsi ici sur le Noeud (l’Arduino que je suis en train de nommer Arduino Ext), j’ai 2 Enfants capteurs qui sont ceux reliés à un BMP085 (pression et température)

Mysensors_GW2

Pour toute question technique concernant cet article, veuillez utiliser les forum situés à https://easydomoticz.com/forum/
